Encore optimisée, pour plus de confort et de performances

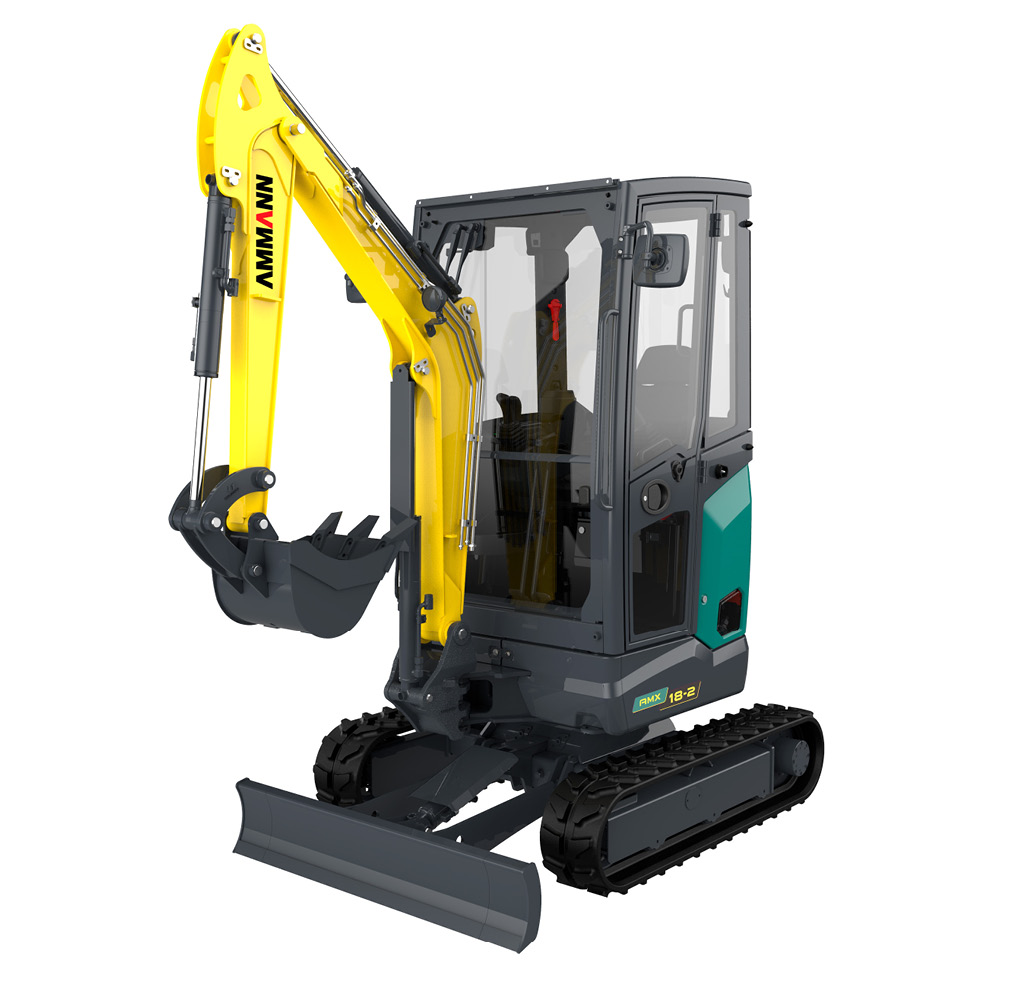

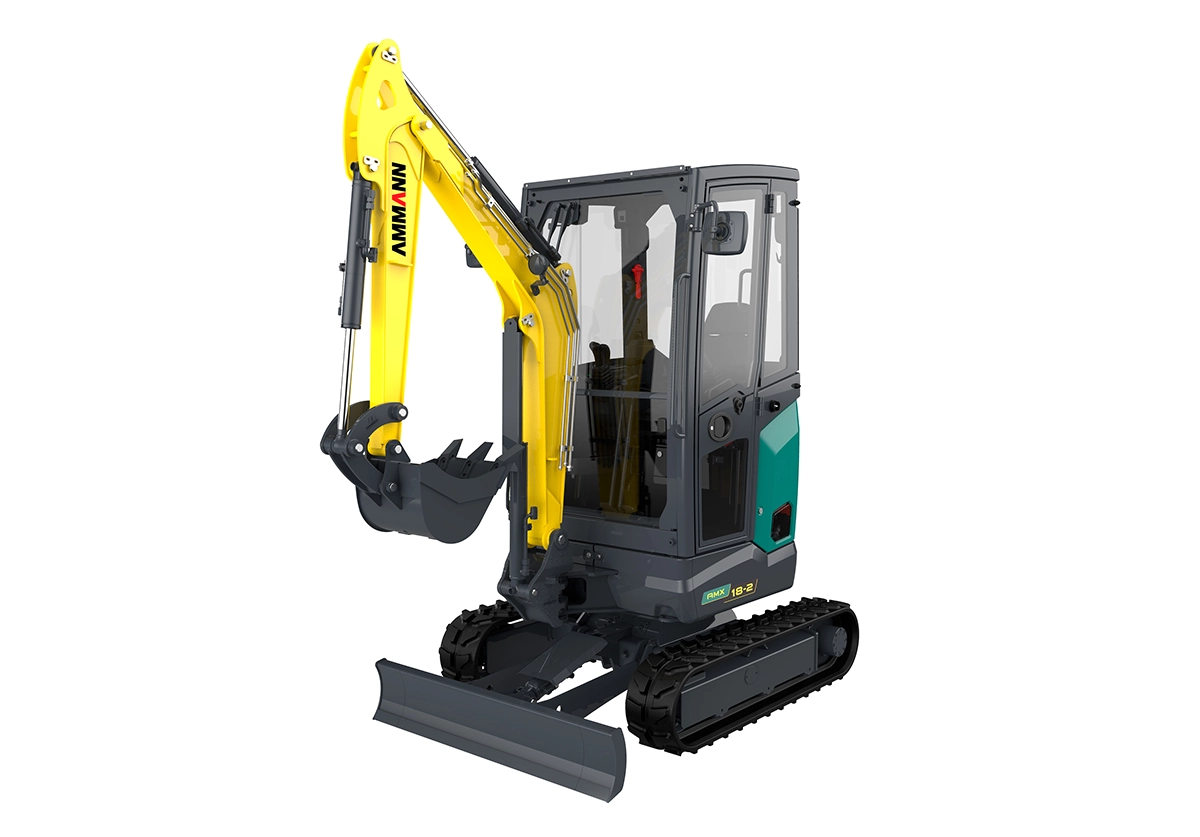

Notre AMX 18-2 déjà très apprécié des clients à été encore amélioré. L’ergonomie, l’accessibilité mécanique (plateforme opérateur basculante), ainsi que les performances apportent un réel avantage sur la productivité, la maniabilité de la machine. L’opérateur profite de ce nouveau concept, procurant plus de confort et de sécurité, et facilitant les opérations de maintenance.
APPLICATIONS
- Petits terrassements
- Travaux de voirie
- Travaux sur réseaux
- Travaux paysagers
-
POINTS FORTS
-
CARACTÉRISTIQUES TECHNIQUES
-
OPTIONS
DES DIMENSIONS OPTIMALES
- L’AMX 18-2 est une mini-pelle à rayon zéro. En voie large, le contrepoids ne dépasse pas la largeur des chenilles, ce qui permet de travailler dans des zones étroites ou exigues, là où les machines conventionnelles sont incapables d’opérer.
- Le train de roulement et la lame peuvent être élargis hydrauliquement de 990 à 1300 mm, assurant ainsi une plus grande stabilité et une maniabilité optimale.
CONFORT DE L’OPERATEUR
- La plateforme opérateur, avec ses dimensions généreuses, offre l’un des meilleurs espaces de sa catégorie.
- La grande largeur de passage facilite l’accès à la plateforme de l’opérateur.
- Le pare-brise avant à ouverture intégrale (version cabine) favorise une visibilité maximale.
| MINI PELLE AMX 18-2 AMMANN À ROTATION DANS LE GABARIT | |
|---|---|
| GENERAL | |
| Poids opérationnel avec arceau pliable ou canopy et chanilles caoutchouc | 1860 kg |
| Poids opérationnel avec cabine et chenilles caoutchouc | 1940 kg |
| Vitesses de translation (gamme lente / gamme rapide) | 1 à 2.2 km/h / 0 à 4.1 km/h |
| Vitesse de rotation de la tourelle | 10,5 t/min |
| Type d’équipement | Monobloc + orientation de pied de flèche |
| Axes et bagues remplaçables / pied de flèche et biellettes de godet en acier moulé | Oui / Oui |
| Plateforme de l’opérateur basculante | Oui |
| DIMENSIONS | |
| Largeur maximale | 990–1300 mm |
| Hauteur totale | 2370 mm |
| Rayon de rotation | 650 mm |
| Longueur du balancier standard (balancier long en option) | 1150 (1350) mm |
| Largeur des chenilles | 230 mm |
| Train de chenilles : nombre de galets (de chaque coté) | 3 |
| MOTEUR | |
| Fabricant / Type | Yanmar 3TNV70 |
| Carburant | Diesel / Gasoil |
| Stage d’émissions | Stage V |
| Puissance maxi (2300 t/min) | 11.2 kW | 15.2 cv |
| Cylindrée | 854 cm³ |
| Nombre de cylindres | 3 |
| Turbo | Non |
| Refroidissement | Liquide |
| Consommation | 2.4 l/h |
| Alternateur | 12 V (40 A) |
| Batterie | 12 V (65 (Ah) |
| SYSTEME HYDRAULIQUE | |
| Technologie du circuit hydraulique | Centre ouvert |
| Type de la pompe hydraulique principale | Cylindrée variable |
| Cylindrée pompes | 8 + 8 + 6.6 cm³ |
| Débit pompes | 16 + 16 + 13.1 l/min |
| Pression hydraulique maximum | 220 bar |
| Débit maximum ligne(s) auxiliaire(s) AUX 1 ou PTO 1 (AUX 2 et AUX 3 si machine équipée) | 29.1 l/min |
| Pression maximum ligne(s) auxiliaire(s) AUX 1 ou PTO 1 (AUX 2 et AUX 3 si machine équipée) | 205 bar |
| PERFORMANCES | |
| Profondeur d’excavation maximale avec balancier standard (balancier long en option) | 2280 (2480) mm |
| Hauteur de déversement maximale avec balancier standard (balancier long en option) | 2580 (2700) mm |
| Hauteur de déversement maximale avec cabine et balancier standard (balancier long en option) | n.d. |
| Effort à la dent (balancier standard) ISO 6015 | 1500 daN |
| Effort au balancier (balancier standard) ISO 6015 | 950 daN |
| Force de traction | 1700 daN |
| Pression au sol avec arceau (avec cabine) | 0.30 (0.31) kg/cm² |
| CAPACITES / CONTENANCES | |
| Réservoir carburant | 25 l |
| Réservoir huile hydraulique | 20 l |
| Capacité circuit hydraulique | 29 l |
| Capacité systeme refroidissement | 5 l |
| Huile moteur | 2.4 l |
| COMMANDES | |
| Bras / balancier / godet / rotation tourelle | 2 joysticks pilotés sur accoudoirs |
| Translation | 2 leviers |
| Lame de remblaiement | Levier piloté |
| Circuit auxiliaire AUX 1 ou PTO 1 (simple ou double effet) | Pédale droite |
| Commande AUX 2 (PTO 2) – si machine équipée | Seconde fonction de la pédale gauche |
| Commande AUX 3 (PTO 3) – si machine équipée | n.d. |
| Orientation de l’equipement | Pédale gauche |
| CAPACITES DE LEVAGE | |||
|---|---|---|---|
| Ouverture bras mesurée à partir du centre de rotation (m). | |||
| Capacité de levage calculée (kg) à 1.0 m de hauteur du sol. | |||
| 2 | 3 | Max | |
| Frontale et lame de baissée | *610 | *420 | *390 |
| Frontale et lame de soulevée | 420 | 230 | 180 |
| Laterale, chassis | 420 | 230 | 180 |
| * Indique la limite de charge hydraulique | |||
| La capacité de levage est basée sur la norme ISO 10567 et elle ne dépasse pas 75 % de la charge statique de basculement ou 87 % de la capacité de levage hydraulique de la machine. | |||
Dotation standard
- Voie variable hydraulique de 990 à 1300 mm
- Chenilles en caoutchouc
- Ligne auxiliaire hydraulique pour BRH (PTO 1)
- Plateforme basculante
- Réservoire à carburant intégré dans le capot moteur
- Canopy 4 montants ou cabine complète
- 24 mois de garantie sur la machine complète et 60 mois sur la structure mécano-soudée
Principaux équipements en option
- Tous types d‘attaches rapides (mécanique ou hydraulique) et de godets
- Phares de travail additionnels
- Balancier long
- Autoradio
- Couleur personnalisée
- 3 clapets de sécurité, VGP et abaques
- Ligne AUX 2 (PTO 2)
- Huile hydraulique Bio Panolin
- Contrepoids supplémentaire (+ 80 kg / 80 mm)
- Commandes proportionnelles des circuits AUX sur joysticks
- Circuit hydraulique auxiliaire « haut débit »
