Les performances d’une machine de la classe superieure

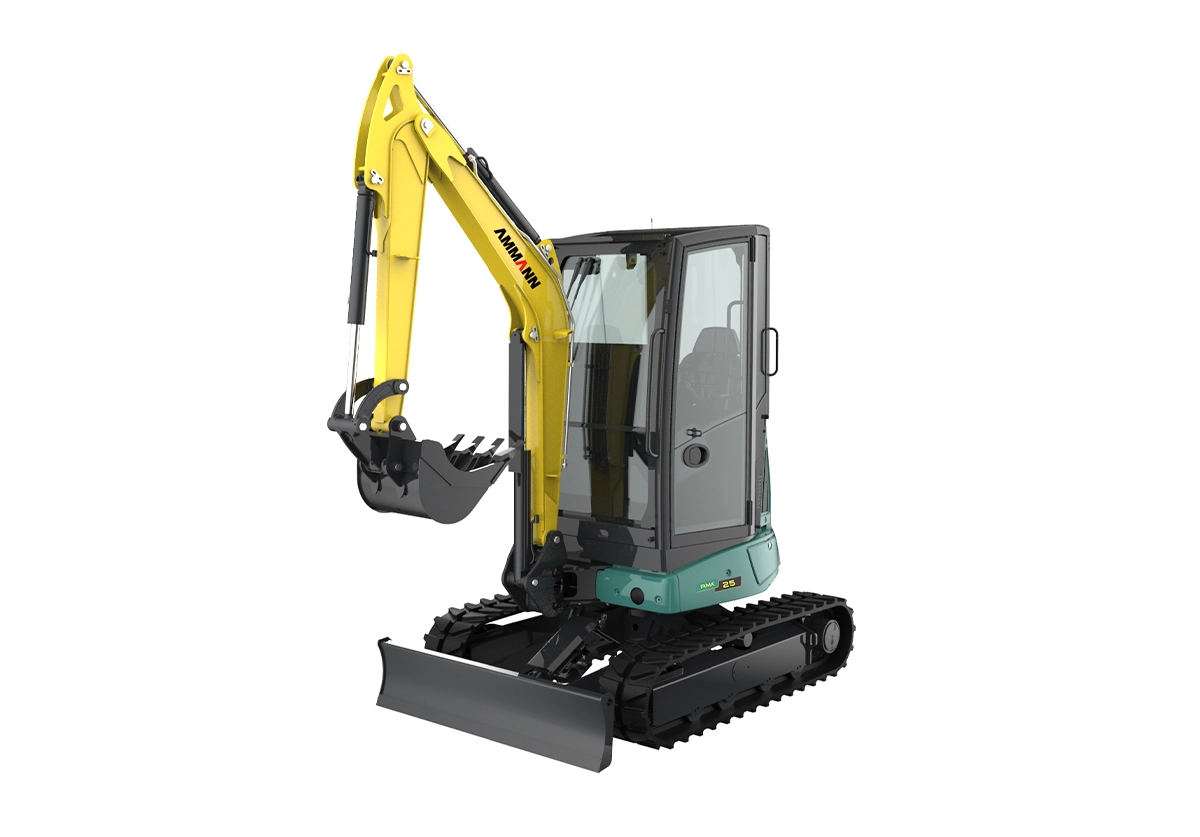

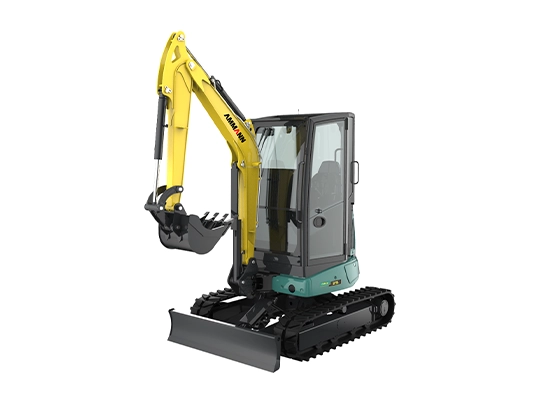

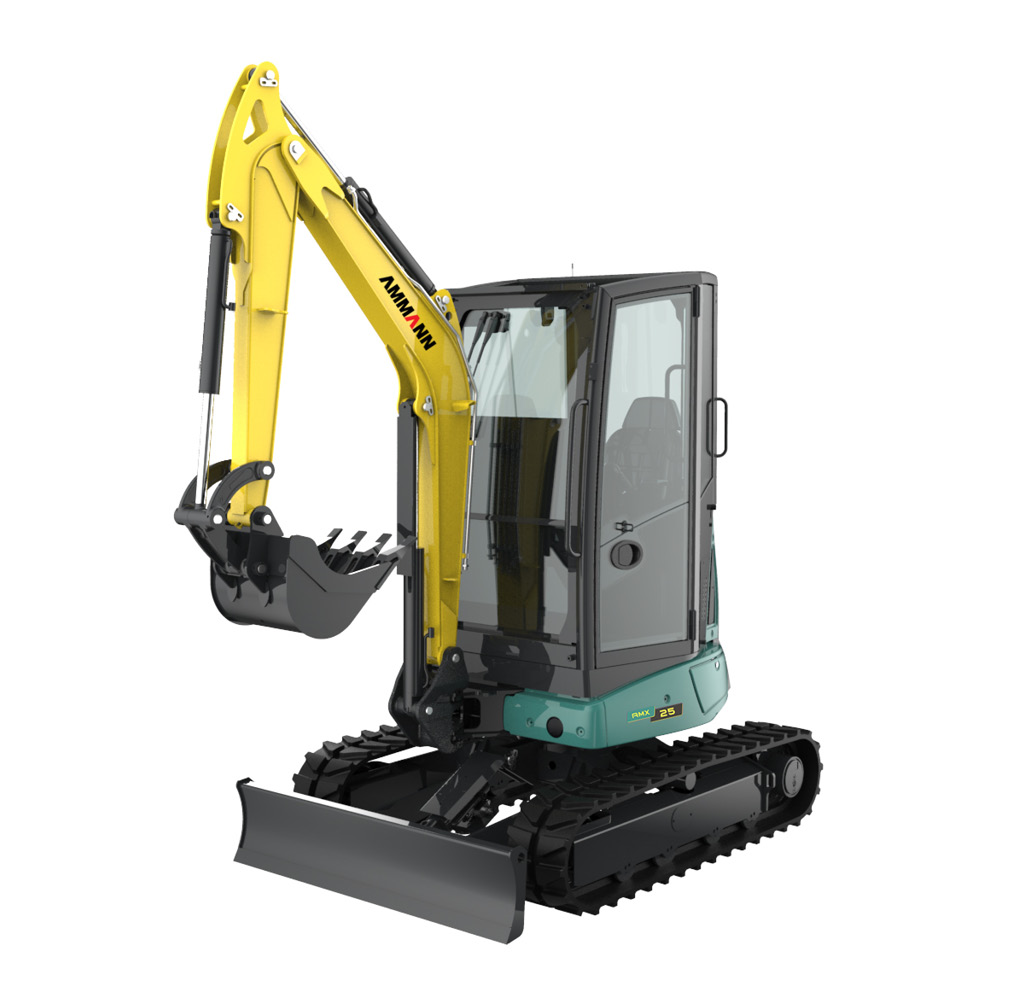

La mini pelle Ammann AMX 25 propose le compromis idéal pour les parcs de location et les utilisateurs finaux : grâce à son poids contenu (2540 kg en version cabine), elle offre les performances d’une machine de classe supérieure ! Du fait de sa conception « zero tail », la mini pelle AMX 25 est très compacte et tourne sur elle-même, à l’intérieur de son gabarit, même quand la porte de la cabine est ouverte. Elle benéficie d’un rapport poids / puissance extrêmement favorable, d’un système hydraulique « flow sharing ». Elle est facile à transporter et à utiliser sur tous les chantiers, ce qui fait d’elle l’une des mini-pelles les plus polyvalentes de sa catégorie.
APPLICATIONS
- Petits terrassements
- Travaux de voirie
- Travaux sur réseaux
- Travaux paysagers
-
POINTS FORTS
-
CARACTÉRISTIQUES TECHNIQUES
-
OPTIONS
CONFORT DE L’OPÉRATEUR
- Le siège conducteur ergonomique comprend des repose-poignets et des joysticks à commandes pilotées.
- Les repose-pieds offrent à l’opérateur une plus grande stabilité pendant les différentes phases de travail, en particulier dans les pentes.
- Idéalement situées sur les joysticks, les commandes d’orientation de la flèche et les commandes du circuit hydraulique auxiliaire s’effectuent via des rollers proportionnels pour une précision de mouvements exceptionnell.
ACCESSIBILITÉ ET SÉCURITÉ
- La plateforme de l’opérateur est basculante pour une accessibilité directe aux principaux points d’entretien. Cette solution permet de réduire le temps d’immobilisation et les coûts des opérations de maintenance.
- La conception générale est plus particulièrement celle des structures de protection offre à l’opérateur un large champ de vision, permettant un contrôle facile et sécurisé de la mini pelle en toutes situations.
- Le pare brise à ouverture intégrale permet à l’opérateur d’être attentif à toute la zone de travail tout en restant confortablement installé.
| MINI PELLE AMX 25 AMMANN À ROTATION DANS LE GABARIT | |
|---|---|
| General | |
| Poids opérationnel avec arceau pliable ou canopy et chanilles caoutchouc | 2410 kg |
| Poids opérationnel avec cabine et chenilles caoutchouc | 2540 kg |
| Vitesses de translation (gamme lente / gamme rapide) | 0 à 2.6 km/h / 0 à 4.3 km/h |
| Vitesse de rotation de la tourelle | 11 t/min |
| Type d’équipement | Monobloc + orientation de pied de flèche |
| Axes et bagues remplaçables / pied de flèche et biellettes de godet en acier moulé | Oui / Oui |
| Plateforme de l’opérateur basculante | Oui |
| Dimensions | |
| Largeur maximale | 1500 mm |
| Hauteur totale | 2527 mm |
| Rayon de rotation | 750 mm |
| Longueur du balancier standard (balancier long en option) | 1350 (1550) mm |
| Largeur des chenilles | 280 |
| Train de chenilles : nombre de galets (de chaque coté) | 4 |
| Moteur | |
| Fabricant / Type | Yanmar 3TNV76 |
| Carburant | Diesel / Gasoil |
| Stage d’émissions | Stage V |
| Puissance maxi (2300 t/min) | 15.5 kW | 21.1 cv |
| Cylindrée | 1116 cm³ |
| Nombre de cylindres | 3 |
| Turbo | Non |
| Refroidissement | Liquide |
| Consommation | 3.1 lt/h |
| Alternateur | 12 V (40 A) |
| Batterie | 12 V (65 (Ah) |
| Systeme hydraulique | |
| Technologie du circuit hydraulique | Centre ouvert |
| Type de la pompe hydraulique principale | Cylindrée variable |
| Cylindrée pompes | 2 × 13 + 8.3 cm³ |
| Débit pompes | 2 × 28.5 + 18 l/min |
| Pression hydraulique maximum | 230 bar |
| Débit maximum ligne(s) auxiliaire(s) AUX 1 ou PTO 1 (AUX 2 et AUX 3 si machine équipée) | 45 l/min |
| Pression maximum ligne(s) auxiliaire(s) AUX 1 ou PTO 1 (AUX 2 et AUX 3 si machine équipée) | 210 bar |
| Performances | |
| Profondeur d’excavation maximale avec balancier standard (balancier long en option) | 2725 (2925) mm |
| Hauteur de déversement maximale avec balancier standard (balancier long en option) | 3354 (3488) mm |
| Hauteur de déversement maximale avec cabine et balancier standard (balancier long en option) | 3212 (3330) mm |
| Effort à la dent (balancier standard) ISO 6015 | 2200 daN |
| Effort au balancier (balancier standard) ISO 6015 | 1450 daN |
| Force de traction | 2200 daN |
| Pression au sol avec canopy (avec cabine) | 0.28 (0.29) kg/cm² |
| Capacites / Contenances | |
| Réservoir carburant | 26 l |
| Réservoir huile hydraulique | 29 l |
| Capacité circuit hydraulique | 40 l |
| Capacité systeme refroidissement | 5 l |
| Huile moteur | 2.8 l |
| Commandes | |
| Bras / balancier / godet / rotation tourelle | 2 joysticks pilotés sur accoudoirs |
| Translation | 2 leviers pilotés |
| Lame de remblaiement | Levier actionnant le distributeur |
| Circuit auxiliaire AUX 1 ou PTO 1 (simple ou double effet) | Commande proportionnelle (roller) sur joystick droit |
| Commande AUX 2 (PTO 2) – si machine équipée | Commande proportionnelle (roller) sur joystick gauche |
| Commande AUX 3 (PTO 3) – si machine équipée | n.d. |
| Orientation de l’equipement | Commande proportionnelle (roller) sur joystick gauche |
Dotation standard
- Moteur Yanmar de 21 cv Stage V
- Ligne auxiliaire pour BRH (PTO 1)
- Cabine ou canopy 4 montants
- Plateforme opérateur basculante
- 24 mois de garantie sur la machine complète et 60 mois sur la structure mécano-soudée
Principaux équipements en option
- Tous types d‘attaches rapides (mécanique ou hydraulique) et de godets
- Phares de travail additionnels
- Balancier long
- Autoradio
- Couleur personnalisée
- 3 clapets de sécurité, VGP et abaques
- AUX 2 (PTO 2)
- Huile hydraulique Bio Panolin
- Contrepoids supplémentaire (+ 120 kg / 70 mm)
- Circuit hydraulique auxiliaire « haut débit »
